خصوصیات و کاربردهای بلبرینگهای توپ شیار عمیق ، یاطاقان توپ تماس زاویه ای و یاطاقان توپ رانش

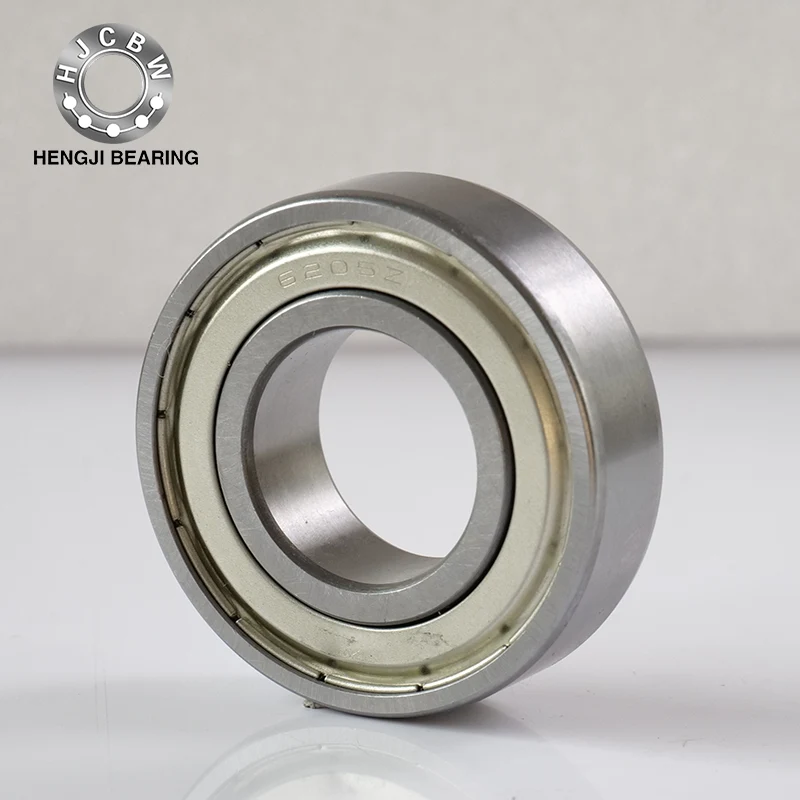

یاتاقان های توپ شیار عمیق

ویژگی ها:یاتاقان های توپ شیار عمیقیاتاقان های نورد نماینده با طیف گسترده ای از کاربردها هستند. آنها می توانند در برابر بارهای شعاعی و بارهای محوری دو طرفه مقاومت کنند و برای برنامه هایی که نیاز به سر و صدای کم ، چرخش با سرعت بالا و لرزش کم دارند ، مناسب هستند. یاتاقان های مهر و موم شده با روکش گرد و غبار فولادی یا مهر و موم های لاستیکی با مقدار مناسب گریس از قبل پر شده اند. یاتاقان هایی با حلقه های نگهدارنده یا فلنج روی حلقه های بیرونی به راحتی می توانند به صورت محوری قرار بگیرند و در محفظه نصب کنند. ابعاد یاتاقان های با بار بالا همانند یاتاقان های استاندارد است ، اما یک شیار پر کننده روی حلقه های داخلی و بیرونی وجود دارد که باعث افزایش تعداد توپ و بار دارای امتیاز می شود.

قفس های عمدتاً قابل اجرا: قفس های مهر و موم فولاد (شکل موج ، تاج شکل ... تک ردیف ؛ شکل S- شکل ... دو ردیف) ، آلیاژ مس یا قفس های برش رزین فنولیک ، قفس های قالب رزین مصنوعی.

کاربردهای اصلی: اتومبیل: چرخ های عقب ، انتقال و اجزای دستگاه برقی.

برقی: موتورهای هدف عمومی ، لوازم خانگی.

دیگران: سازها ، موتورهای احتراق داخلی ، ماشین آلات ساختمانی ، وسایل نقلیه راه آهن ، ماشین آلات بارگیری و تخلیه ، ماشین آلات کشاورزی ، ماشین آلات مختلف صنعتی.

یاتاقان های توپ تماس زاویه ای

ویژگی ها: یک زاویه تماس بین حلقه و توپ وجود دارد. زاویه تماس استاندارد 15 درجه ، 30 درجه و 40 درجه است. هرچه زاویه تماس کوچکتر باشد ، چرخش با سرعت بالا بیشتر خواهد بود. هرچه زاویه تماس بزرگتر باشد ، ظرفیت بار محوری بیشتر می شود. یاتاقان های تک ردیف می توانند در برابر بارهای شعاعی و بارهای محوری یک طرفه مقاومت کنند. ترکیب DB ، ترکیب DF و یاتاقان های دو ردیف می توانند در برابر بارهای شعاعی و بارهای محوری دو طرفه مقاومت کنند. ترکیب DT برای مواردی مناسب است که بار محوری یک طرفه بزرگ باشد و بار رتبه بندی یک یاتاقان منفرد کافی نیست. یاتاقان های نوع ACH با سرعت بالا دارای قطر توپ کوچک و تعداد زیادی توپ هستند. آنها بیشتر در اسپیندل های ابزار استفاده می شوند. یاطاقان توپ تماس زاویه ای برای چرخش با سرعت بالا و با دقت بالا مناسب است. ساختار این است که دو یاتاقان توپ تماس با زاویه ای تک ردیف که در قسمت پشتی ترکیب شده اند ، حلقه های داخلی و بیرونی را به اشتراک می گذارند ، که می تواند در برابر بارهای شعاعی و بارهای محوری دو طرفه مقاومت کند. همچنین انواع مهر و موم شده بدون پر کردن یاتاقان های شیار وجود دارد.

قفس های عمدتاً قابل اجرا: قفس های مهر زنی صفحه فولادی (کاسه ای شکل ... تک ردیف ؛ شکل S ، تاج شکل ... ردیف دوتایی) ، آلیاژ مس یا قفس های برش رزین فنولیک ، قفس های تشکیل شده از رزین مصنوعی.

کاربردهای اصلی: تک ردیف: دوک اسپیندل ابزار ، موتورهای با فرکانس بالا ، توربین های گازی ، جداکننده های گریز از مرکز ، چرخ های جلوی ماشین کوچک ، شفت های پین دیفرانسیل.

دو ردیف: پمپ های روغن ، دمنده های ریشه ، کمپرسورهای هوا ، انتقال های مختلف ، پمپ های تزریق سوخت ، ماشین آلات چاپ.

یاطاقان توپ

ویژگی ها: این شامل یک حلقه جاده ای واشر به شکل واشر با یک جاده مسابقه ، یک توپ و مونتاژ قفس است. حلقه Raceway که با شافت مطابقت دارد ، حلقه شافت نامیده می شود و حلقه Raceway که با مسکن مطابقت دارد ، حلقه صندلی نامیده می شود. برای یاتاقان های دو طرفه ، حلقه میانی با شافت مطابقت دارد. بلبرینگ یک طرفه می تواند در برابر بارهای محوری یک طرفه مقاومت کند ، و بلبرینگ دو طرفه می تواند در برابر بارهای محوری دو طرفه مقاومت کند (هیچکدام نمی توانند بارهای شعاعی را تحمل کنند).

قفس های عمدتا قابل اجرا: قفس های مهر زنی صفحه فولادی ، آلیاژ مس یا قفس های برش رزین فنولیک ، قفس های رزین مصنوعی.

کاربردهای اصلی: پین های فرمان اتومبیل ، اسپیندل ابزار.
